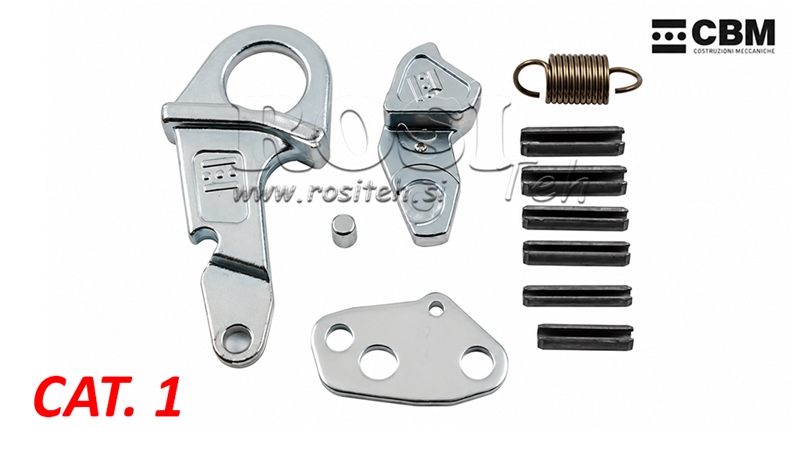

MECHANISMUS FÜR HAKENREPARATUR KAT. 1 CBM

Beschreibung:

ENTSTALLTHALTUNG UND UMTAUSCH VON HAKENMECHANISMUS

Beim regelmäßigen Waschen mit Wasser, da her bei regelmäßiger Entfernung von Erde, Schlamm und anderen Verunreinigungen, erfordern Haken keine besonderen Eingriffe. Die Häufigkeit des Waschens hängt von der Art der Arbeit und dem Gelände ab. Manchmal passiert es, dass man einen ausgedienten Teil ersetzen muss.

Um die inneren Teile des Hakens zu ersetzen, wird empfohlen die Unterlenker zu entfernen. Zum Abbau muss man folgendes tun:

1. Reinigen sie das Innere des Hakens, entfernen sie den Schlamm, die Erde und andere Verunreinigungen.
2. Lösen sie die Feder (9) vom Stift (3) und ziehen sie den Federstift (2) heraus. (Abbildung 1)
3. Richten sie den Stift (4) an der Bohrung (5) aus und ziehen ihn heraus. (Abbildung 2)
4. Entfernen sie den Steuerhebel (6) von der oberen Öffnung und entfernen sie die Schraube,Platte und Federsatz (7-8-9) von der Seite. Elastische Hebegurte entfernen (1A-1B).

ERNEUTE ZUSAMMENSETZUNG

1. Platziren sie die Stifte (1A-B) dabei aufpassen, damit sie die 1A-B so einrichten wie abgebildet (3)
2. Setzen sie die Verschlussplatte - Platte und Feder (7-8-9) ein und verbinden sie die Platte mit dem Verschluss. (Abbildung 3)
3. Richten sie das Loch (12) der Platte (8) mit dem Loch (5) mit dem Haken aus, setzen sie den Hebel (6) durch die obere Öffnung ein. Bedecken sie den Haken mit einer Platte und befestigen sie ihn mit einem Stift. (Abbildung 2)
4. Richten sie den Verschluss Satz, Platte und Feder mit dem Körper des Hakens aus und befestigen sie mit dem Stift (2), wobei sie den Stift an den oberen Löchern und der Unterseite des Hakens ausrichten. Am Ende der Feder (9) an der Stecknadel (3) befestigen. (Abbildung 1)
