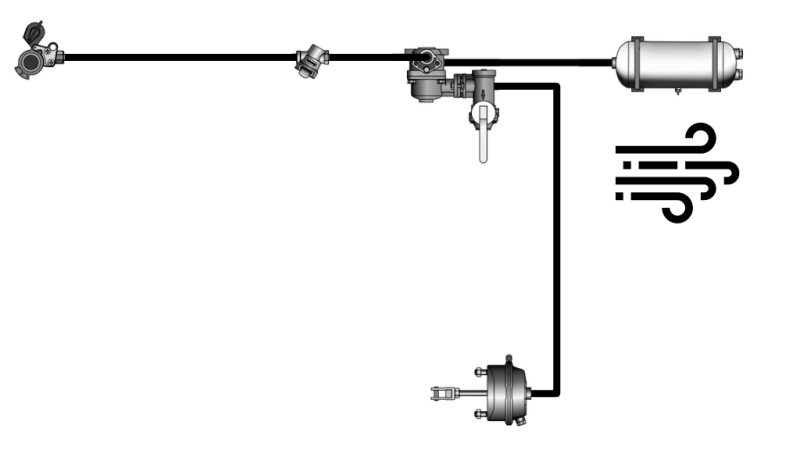

DRUCKLUFT BREMSEN SATZ FÜR ANHÄNGER KOMPLET EINLEITER SYSTEM 1 ZYLINDER

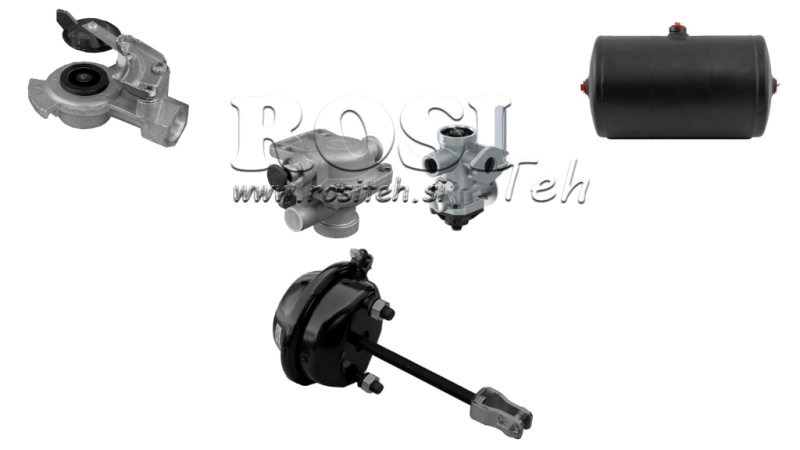

Satz für eine Achse umfasst:

1x Bremskoppler

1x Schaltbremsventil

1x Bremsleistungsteuerung (Einkreis)

1x Tank 20 liter

1x Bremszylinder

Beschreibung:

Traktor-Anhänger sind bei durchgehender Bremsanlage mit Druckluftbremsen ausgestattet, die im Prinzip genau so funktionieren wie am LKW. Die notwendige Druckluft wird über Verbindungsschläuche vom Zugfahrzeug bezogen. Zwei Schlauchverbindungen sind notwendig: eine rot markierte Versorgungsleitung, die zur dauernden Luftversorgung des Anhängers dient, und eine gelb markierte Bremsleitung, welche für die Steuerung des Bremsvorganges am Anhänger verantwortlich ist. Bei neueren Anhängern, die mit EBS ausgerüstet sind, gibt es als Ergänzung zur pneumatischen Steuerleitung eine elektronische Steuerleitung.

Bis in die 1980er Jahre gab es Einleitungs-Bremsanlagen für Anhänger. Diese sind heute nur noch für landwirtschaftliche Anhänger bis 25 km/h zugelassen. Hier dient ein und dieselbe schwarz markierte Schlauchverbindung zur Druckversorgung und Steuerung der Anhängerbremse. Bei gelöster Bremse liegt ein Druck von 5,3 bar an, welcher beim Bremsen abgebaut wird. Das Anhänger-Bremsventil erlaubt dann umgekehrt proportional einen Druckaufbau aus dem Vorratsbehälter in den Bremszylindern des Anhängers. Nachteil dieses Systems ist, dass bei Luftmangel kein Bremsen mehr möglich ist. Beim Zweileitungs-System dagegen löst ein Absinken des Drucks im „roten“ Anschluss (Vorratsleitung) von normal 7,3 bar eine Zwangsbremsung des Anhängers aus, bis wieder ausreichend Luft vom Motorwagen eingespeist wird. Bei einem Defekt der Bremsleitung (gelb) wird die Notbremsung eingeleitet, sobald das erste Bremssignal der Zugmaschine erfolgt.

Die Druckluft wird von einem motorgetriebenen Kompressor (Luftpresser) erzeugt, der immer mitläuft. Der Druckregler schaltet abhängig vom Vorratsdruck im Bremssystem zwischen „füllen“ und „abblasen“ um. Die vom Kompressor geförderte Luft wird also entweder ins Bremssystem gepumpt oder drucklos in die Umgebung geblasen. Die Luftversorgung der einzelnen Druckluftkreise erfolgt über ein Mehrkreisschutzventil, das seit Anfang der 80er Jahre üblicherweise als Vierkreisschutzventil ausgeführt ist. Die Kreise sind dann wie folgt aufgeteilt:

• Kreis 1: Betriebsbremskreis 1
• Kreis 2: Betriebsbremskreis 2
• Kreis 3: Federspeicher-Feststellbremse und ggf. Anhängerversorgung
• Kreis 4: Nebenverbraucher (Luftfederung, Türsteuerung, Horn)

Die Betriebsbremskreise steuern Vorderachse und Hinterachse(n) getrennt an, um bei Ausfall eines Kreises immer noch Bremswirkung zu haben. Die achsweise Ansteuerung hält die Leitungslängen kurz, wogegen beim Pkw mit hydraulischer Bremse eine diagonale Ansteuerung der Räder üblich ist, um das Fahrverhalten bei Ausfall eines Kreises nicht zu sehr zu beeinflussen. Die Betriebsbremse arbeitet mit Druckaufbau, d. h. Luft strömt erst zu den Bremszylindern, wenn das Pedal getreten wird. Dadurch ist die Bremswirkung besser dosierbar als bei einer Bremse, die mit Druckabfall arbeitet.
