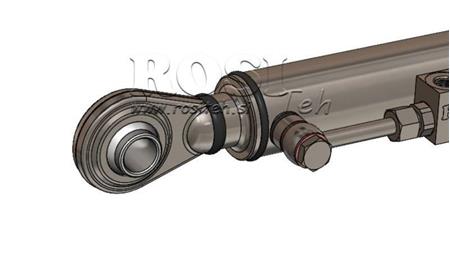

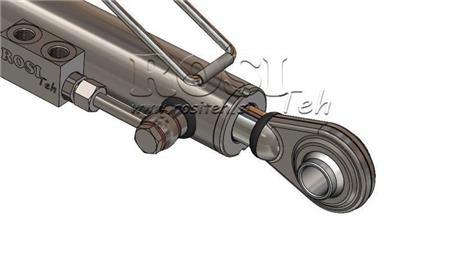

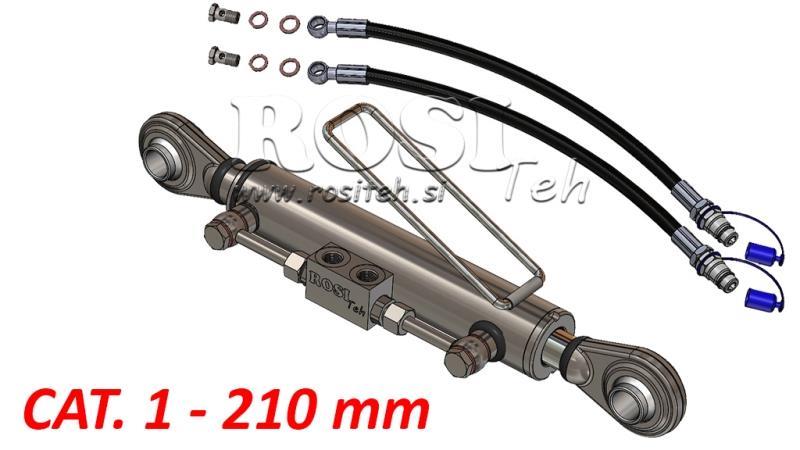

HIDRAULIKUS FŰGGESZTŐKAR STANDARD - 1 KAT. 50/30-210 (20-55HP)(25,4/25,4)
Hidraulikus függesztőkar
(angolu: top link vag third point, németül: hydrauslicher oberlenker) alapvetően egy normál kettős működésű hidraulikus munkahenger, hegesztett csatlakozásokkal a traktor és a traktor tartozéka közé való felszereléshez. Mindenesetre ez a traktor frissítése, ha még nincs benne az alapban. A hidraulikus függesztőkar korrózióvédelmet horganyozás biztosítja. Minden hidraulikus függesztőkar blokkszeleppel is fel van szerelve, ami a biztonságot szolgálja. A hidraulikatömlő megsérülése esetén a föggesztőkar -henger, így a traktorrögzítés is ugyanazon a helyen marad. A blokkszelep arra is szolgál, hogy a tömlők a menet közbeni rezgések ellenére ne legyenek nyomás alatt, és így a traktor hidraulika szelepe ne feszüljön.
A hidraulikus függesztőkar leggyakoribb típusai:
- Standard hidraulikus függesztőkar
(mindkét oldalon hegesztett szemes csapággyal rendelkezik)
- Automata hidraulikus függesztőkar
(a golyóhoz egy automatikus gyorsszorító kampó van felszerelve a dugattyúrúdra a traktor rögzítéséhez)
- Speciális hidraulikus függesztőkar
(ez egy automata függesztőkar, de szemcsapágy helyett speciális horog van a hengerre hegesztve, amely lehetővé teszi a függesztőkar nagyobb mozgását balra vagy jobbra)
- Menetes hidraulikus függesztőkar
(a függesztőkar hossza a menet hosszával meghosszabbítható)
A hidraulikus függesztőkar használata:
Hidraulikus függesztőkarnak ill A római anyák egyre inkább nélkülözhetetlenek minden traktoron, különösen a talajszántáshoz használt ekéken, ahol az eke pontos beállítása lehetséges. Kifejezetten hasznosak talajgyalu deszkáknál, valamint traktoros targoncáknál is, ahol billentésre, sőt fennsíkon a teher billentésére használjuk.
Hogyan válasszuk ki a megfelelő hidraulikus függesztőkart a traktorunkhoz?
1. LÉPÉS: Hány ló van annak a traktornak, amelyen a függesztőkart használni fogják?
1. kategória: 20-55 LE (15-40 kW) traktorokhoz
2. kategória: 45-95 LE (35-70 kW) traktorokhoz
3. kategória: 80-210 LE (60-155 kW) traktorokhoz
4. kategória: 180-380 LE (135-285 kW) traktorokhoz
Egyébként érdemes megfontolni, hogy a lehúzót milyen csatlakozásra használják, mert pl. 100 LE-s traktornál nincs szükségünk 3-as kategóriás függesztőkarra, ha pl. olyan traktorplatformhoz fogjuk használni, aminek max. teherbírása 1500 kg.
2. LÉPÉS: Milyen csavarlyukak ("traktorék") legyenek a függesztőkaron?
1. kategória: 19,2 mm-es vagy 25,4 mm-es furatok
2. kategória: Furatok 25,4 mm
3. kategória: 25,4 mm-es vagy 32,4 mm-es furatok
4. kategória: 45,2 mm-es vagy 32,4 mm-es furatok
Lehetőség van lecsökkenő alkalmazására is, amely biztosítja, hogy egy függesztőkar több különböző traktoron, ill csatlakozók. Automata függesztőkarok esetén ill a speciális függesztőkarokon a furatokat egy golyóval határozzák meg, amelyet a függesztőkaron lévő gyorsrögzítő kampóba szorítanak.
3. LÉPÉS: A függesztőkar megfelelő hossza ill a függesztőkar lökete.
Valahogy nincs szabály ill inkább nincs pontos szabvány arra vonatkozóan, hogy egy hidraulikus függesztőkarnak mekkora lökettel kell rendelkeznie egy adott traktortípushoz. Ez elsősorban a traktor típusától és a traktor tartozékoktól függ, amelyekhez szánják. Általában több traktortartozékhoz használják, amivel rendelkezünk, ezért meg kell határozni valamilyen hosszúságot, amely a legtöbbhöz megfelelő lesz. Általában a legegyszerűbb olyan menetes függesztőkart mérni, amely már a traktoron van. A menetes függesztőkar összenyomott hossza alapján (a furatok közepe meg van mérve) megtaláljuk a legközelebbi hidraulikus függesztőkart és így látjuk a maximális ill. nyújtott hossza és a löketje.
A függesztőkarnak szabványos löketei a következők:
- 160 mm
- 210 mm
- 280 mm
- 400 mm
Az azonos löketű függesztőkar hossza ekkor magától a típustól függ.
|
|
|
4. LÉPÉS: A függesztőkar típusának kiválasztása.
- szabványos függesztőkar
(normál traktorokhoz használatos)
- automatikus függesztőkar
(ha az alsó támasztókarok gyors rögzítésére szolgáló kampók vannak felszerelve a traktorra)
- speciális függesztőkar
(ha az alsó támasztókarok gyors rögzítésére szolgáló kampók vannak felszerelve a traktorra)
- menetes függesztőkar
(a függesztőkar hossza a menet hosszával meghosszabbítható)
A hidraulikus függesztőkarok traktorokhoz alkalmasak:
Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Class, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
