MITAT
| HOLE | E | D (isku) |
| [mm] | ||
| 40/25-100 | 270 | 100 |
| 40/25-150 | 320 | 150 |
| 40/25-200 | 370 | 200 |
| 40/25-250 | 420 | 250 |
| 40/25-300 | 470 | 300 |
| 40/25-350 | 520 | 350 |
| 40/25-400 | 570 | 400 |
| 40/25-450 | 620 | 450 |
| 40/25-500 | 670 | 500 |
| 40/25-550 | 720 | 550 |
| 40/25-600 | 770 | 600 |
| 40/25-700 | 870 | 700 |
| 40/25-800 | 970 | 800 |
| 40/25-900 | 1070 | 900 |
| 40/25-1000 | 1170 | 1000 |
HYDRAULISYLINTERIT
Hydrauliset sylinterit muuntavat hydraulisen energian lineaariseksi voimaksi ja siten liikkeeksi. Ne toimivat Pascalin lain periaatteen mukaan ja hyödyntävät suljetun nesteen - öljyn - paineen tuottamaa voimaa. Kun hydraulista nestettä pumpataan sylinterin yhdelle puolelle, se työntää mäntää, luoden lineaarista liikettä haluttuun suuntaan.
Yleiset kaksitoimiset hydrauliset sylinterit ('differential cylinders') sisältävät kaksi porttia (hydrauliletkuille), mikä mahdollistaa lineaarisen liikkeen molempiin suuntiin.
 |  |
Öljyn eri pinta-alasuhteiden vuoksi sylinterin yhdellä puolella tai toisella, sylinterillä on myös erilainen voima ulosvetäessä tai sisäänvetäessä. Tämän seurauksena, öljyn eri tilavuuksien vuoksi sylinterin yhdellä puolella tai toisella, sylinterin (mäntän) nopeus on myös erilainen (nopeampi tai hitaampi). Kun sylinteriä 'ulostetaan', öljy vaikuttaa koko mäntäpintaan, minkä vuoksi sylinteri tuottaa suurempaa voimaa ja liikkuu hitaammin tässä tapauksessa, kun taas 'sisäänvedettäessä', jossa pinta-ala on pienempi mäntätangon halkaisijan vuoksi, sylinteri voittaa vähemmän voimaa, mikä mahdollistaa sen liikkua nopeammin.
Hydraulisten sylinterien sovellukset:
Hydrauliset sylinterit ovat hyödyllisiä siellä, missä tarvitaan suurempaa voimaa. Maataloudessa hydraulisia sylintereitä käytetään traktoreissa (kolmipistekiinnityksen nostovarsissa, työntövarsissa, hydraulisessa ohjauksessa, kuormaimissa, ETUHYDRAULIIKASSA jne.), puimureissa, kuormaimissa jne. Niitä käytetään yhtä laajasti erilaisissa traktorin lisävarusteissa, kuten hämähäkit, kuormaimet, kippiperävaunut, halkojat, lappu lietteen säiliöissä, kyntöaurat, maan muokkaus- ja murskauskoneet, silosäiliöt, kääntöaurat maalle, lumiaurat, metsätalouden vinssit jne.
Hydraulisia sylintereitä käytetään myös hyvin yleisesti metsätaloudessa, koneenrakennuksessa, rakentamisessa, laivanrakennuksessa, energiateollisuudessa, elintarviketeollisuudessa, autoteollisuudessa.
Tiedämme useita erilaisia hydraulisia sylintereitä (erilaiset kiinnitykset):
Hydrauliset sylinterit ovat saatavilla eri mitoissa ja erilaisilla kiinnityksillä eri tarpeiden täyttämiseksi.
 | Hydrauliset sylinterit 'STANDARD' |  |

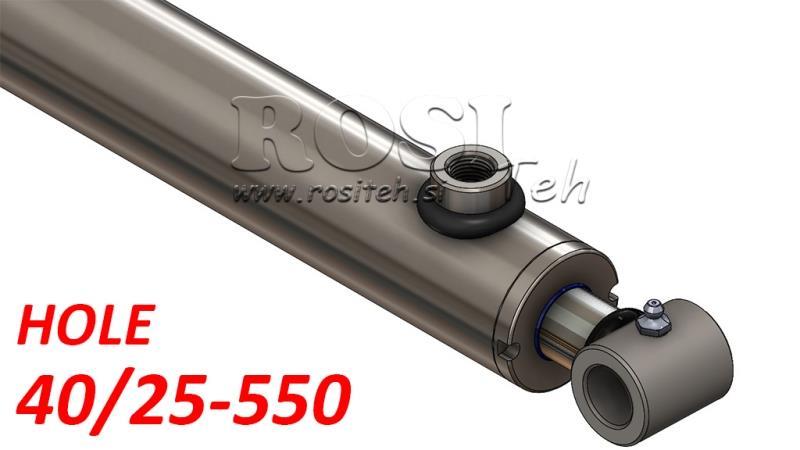

 | Hydrauliset sylinterit 'HOLE' |  |
 | Hydrauliset sylinterit 'POINT' |  |
 | Hydrauliset sylinterit 'FORK' |  |
 | Hydrauliset sylinterit 'FLANGE' |  |
