FUNCIONES HABILITADAS POR CONTROL REMOTO:

La etiqueta Liebre / Caracol es una función de velocidad, donde liebre permite el 100% de velocidad de salida en todas las palancas, mientras que caracol permite el 50%.

La etiqueta DSC (Control de velocidad dinámica) es una función que permite al operador aumentar temporalmente la potencia de salida (velocidad) en modo 'caracol'. Con esta función, puedes aumentar o disminuir la velocidad, y estos ajustes permanecen hasta que el receptor se apaga. Cuando el receptor se vuelve a encender, la velocidad regresa a los valores predeterminados asignados a 'caracol'.

La etiqueta IN-SLOW es una entrada digital destinada a plataformas elevadoras (aquellas en las que se encuentran los operadores). Si este pin se activa (generalmente un interruptor mecánico que se activa automáticamente cuando la plataforma elevadora está montada en la grúa), todos los movimientos van directamente al 10% de velocidad, y solo se permite un movimiento a la vez. Esto cumple con estándares especiales para plataformas elevadoras.

La etiqueta RPM +/- típicamente aumenta las RPM del motor, aumentando así la presión del aceite, haciendo que la velocidad de la grúa sea más rápida o más lenta.

La etiqueta MOTOR on/off es una función destinada al motor del camión (si es compatible).

La etiqueta LUZ on/off es una salida adicional en el receptor para controlar las luces del camión (si es compatible), permitiendo al operador trabajar en la oscuridad.

La etiqueta Indicación de carga 90%/100% es una función combinada con la gestión de datos de la grúa con retroalimentación. Si la grúa admite esta función, podemos recibir información de que la carga excede el 90% o 100% de capacidad, en cuyo caso una luz LED en el transmisor se iluminará.

IMPORTANTE: Para una configuración y operación adecuadas del controlador proporcional por radio, por favor proporciónenos los datos de los siguientes tres elementos de la foto a continuación:

1. Longitud del centro entre husillos, distancia definida desde el centro de un husillo hasta el centro del siguiente husillo - dado en mm.

2. Carrera del husillo desde la posición cero (0) en mm en una dirección, distancia definida para mover el husillo en una dirección desde la posición de inicio (0) cuando la palanca se mueve en una dirección - dado en mm,

3. Voltaje 12/24V, fuente de alimentación definida - 12V o 24V.

EXTENSIÓN DE LA CARRERA DE CADA SEGMENTO:

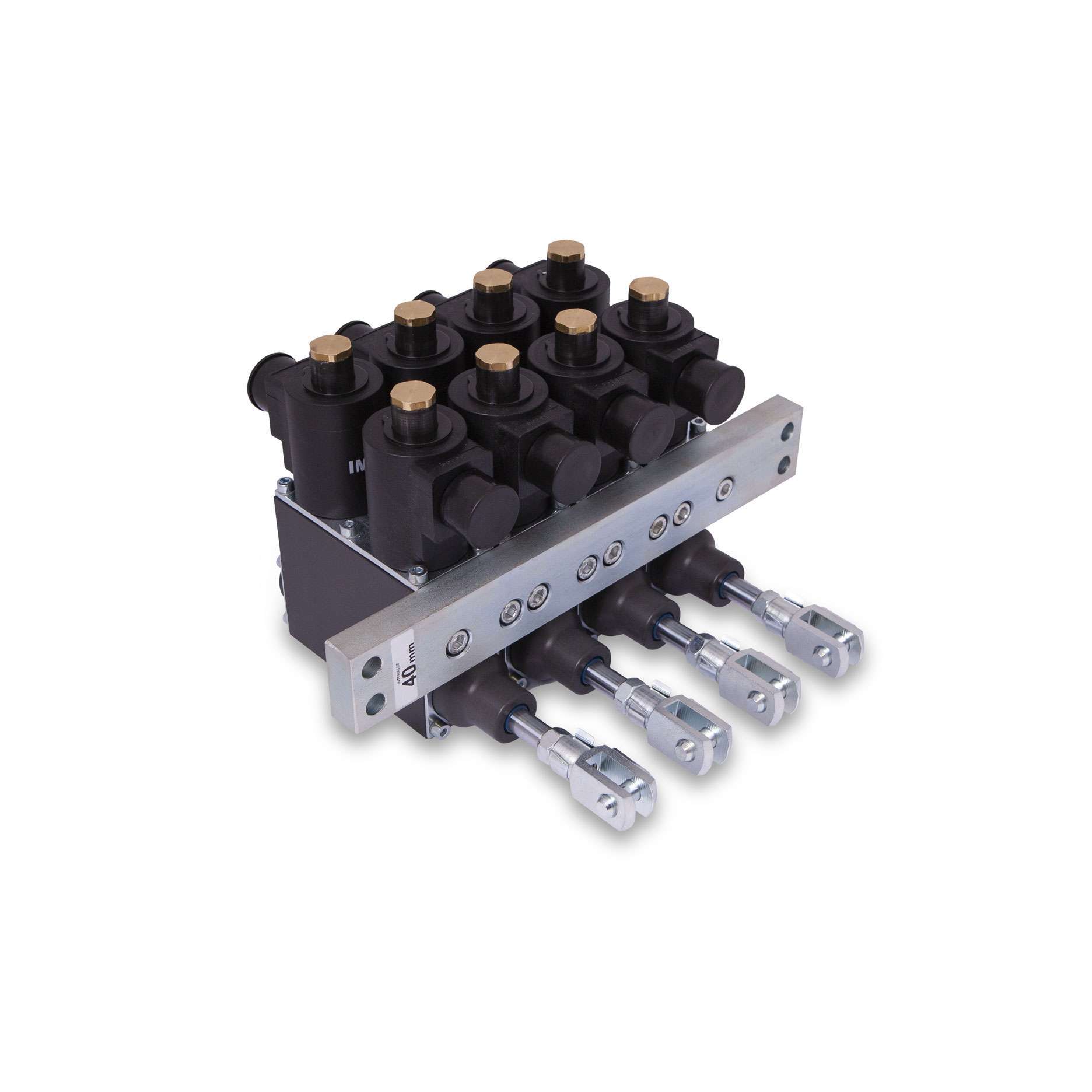

Para carreras de husillo de hasta 13 mm, la extensión de cada segmento no es requerida. Las dimensiones son las siguientes (ejemplo para una carrera de 13 mm en cada dirección):

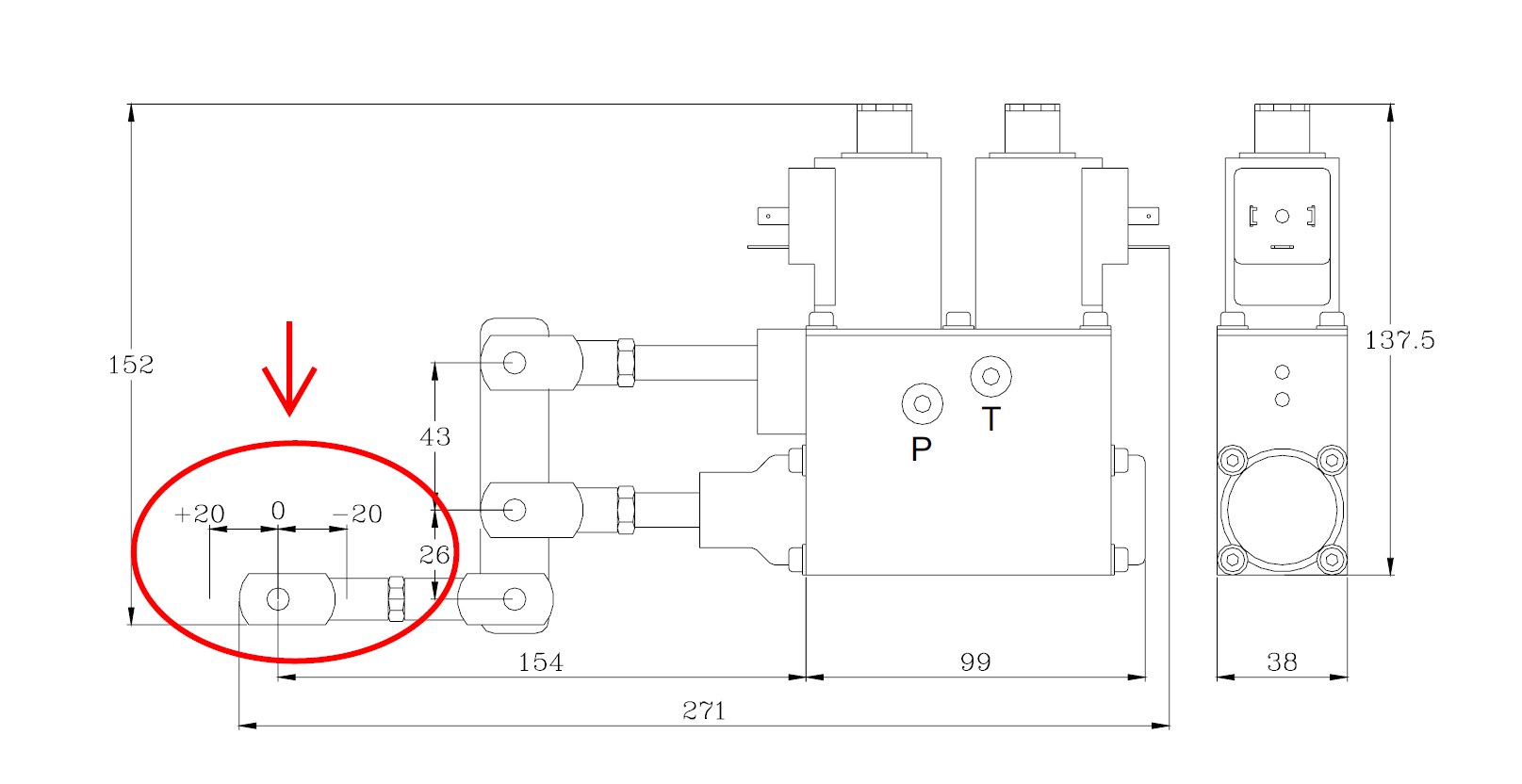

Para carreras de husillo superiores a 13 mm, se requiere extensión EXTENSIÓN DE LA CARRERA DE CADA SEGMENTO (12-20mm) PARA VÁLVULA. Esto se aplica a cada segmento individualmente. Por cada segmento que haya, se necesita agregar tantas extensiones. Si tienes cuatro husillos, entonces se requieren cuatro extensiones. Las dimensiones son las siguientes (ejemplo para una carrera de 20 mm en cada dirección):

Sin extensión (carrera hasta 13 mm)	Con extensión (carrera superior a 13 mm)
