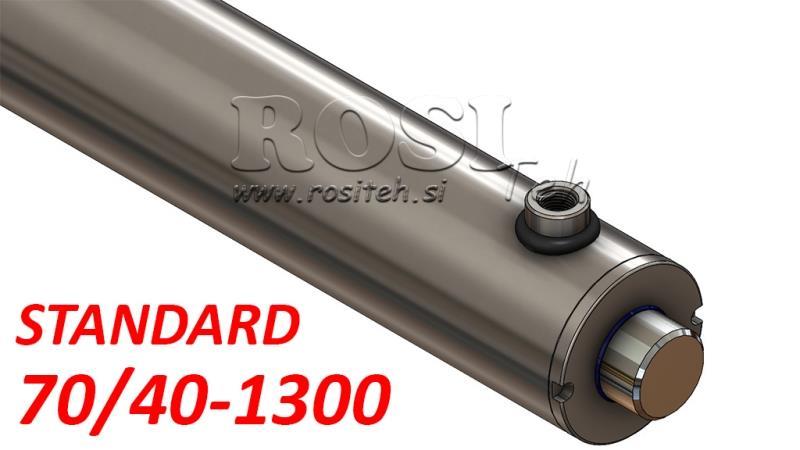

CILINDRO IDRAULICO STANDARD 70/40-1300
DIMENSIONI
|
STANDARD |
E |
D (stroke) |
|
[mm] |
||
|
70/40-100 |
271 |
100 |
|
70/40-150 |
321 |
150 |
|
70/40-200 |
371 |
200 |
|
70/40-250 |
421 |
250 |
|
70/40-300 |
471 |
300 |
|
70/40-350 |
521 |
350 |
|
70/40-400 |
571 |
400 |
|
70/40-450 |
621 |
450 |
|
70/40-500 |
671 |
500 |
|
70/40-550 |
721 |
500 |
|
70/40-600 |
771 |
600 |
|
70/40-700 |
871 |
700 |
|
70/40-800 |
971 |
800 |
|
70/40-900 |
1071 |
900 |
|
70/40-1000 |
1171 |
1000 |
|
70/40-1100 |
1271 |
1100 |
|
70/40-1200 |
1371 |
1200 |
|
70/40-1300 |
1471 |
1300 |
|
70/40-1400 |
1571 |
1400 |
|
70/40-1500 |
1671 |
1500 |
CILINDRI IDRAULICI
Un cilindro idraulico converte l'energia idraulica in una forza lineare e, di conseguenza, in un movimento. Funziona secondo il principio di Pascal e sfrutta la forza generata dalla pressione di un fluido incomprimibile - l'olio. Quando il fluido idraulico viene pompato su un lato del cilindro, questo spinge il pistone e crea così un movimento lineare nella direzione desiderata.
Un cilindro idraulico a doppio effetto standard ("cilindro differenziale") ha due collegamenti (per tubi idraulici), che consentono un movimento lineare in entrambe le direzioni.
 |
 |
A causa del diverso rapporto tra l'area dell'olio pressurizzato su un lato o sull'altro del cilindro, il cilindro ha anche una forza diversa in estensione e in retrazione. Di conseguenza, anche la velocità del cilindro (pistone) è diversa. In "estensione", l'olio agisce sull'intera area del pistone, per cui il cilindro in questo caso genera una forza maggiore e si muove più lentamente, mentre il contrario si verifica in "retrazione", dove l'area è ridotta dal diametro dello stelo del pistone. In questo caso, il cilindro supera una forza minore e quindi può muoversi più velocemente.
Applicazioni dei cilindri idraulici:
I cilindri idraulici sono utilizzati ovunque sia necessaria una forza maggiore. In agricoltura, i cilindri idraulici sono utilizzati per trattori (bracci di sollevamento del sistema idraulico a tre punti, tiranti, sterzo idraulico, caricatori, idraulica anteriore, caricatori, ecc. Allo stesso modo, sono ampiamente utilizzati anche su vari accessori per trattori, come forche, caricatori, rimorchi a cassone ribaltabile, spaccalegna, portelli su cisterne per liquami, erpici, azionamento di frese e triciatrici, scaricatori per insilati, rotazione di aratri, spazzaneve, verricelli forestali, ecc.
L'uso di cilindri idraulici è anche molto comune nell'industria forestale, nella costruzione di macchinari, nell'edilizia, nella costruzione navale, nell'energia, nell'industria alimentare e nell'industria automobilistica.
Esistono diversi tipi di cilindri idraulici (vari tipi di montaggio):
I cilindri idraulici sono disponibili in diverse dimensioni e con una infinita varietà di supporti per soddisfare diverse esigenze.
 |
Cilindri idraulici
"STANDARD"
|
 |
 |
Cilindri idraulici
"HOLE"
|
 |
 |
Cilindri idraulici
"POINT"
|
 |
 |
Cilindri idraulici
"FORK"
|
 |
 |
Cilindri idraulici
"FLANGE"
|
 |
